烘干生產線

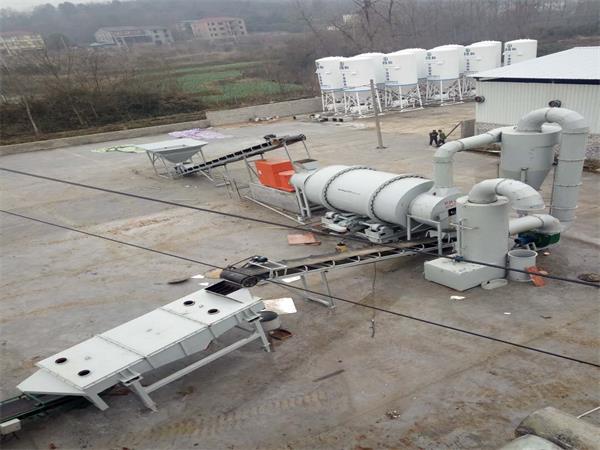

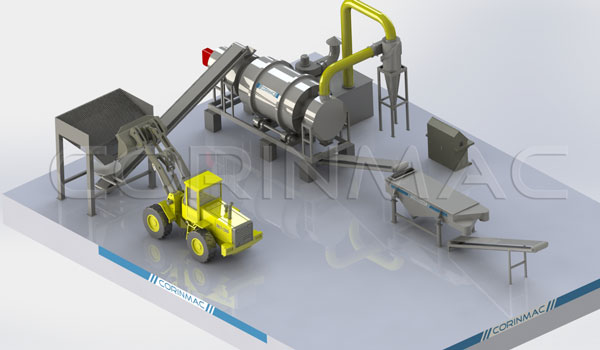

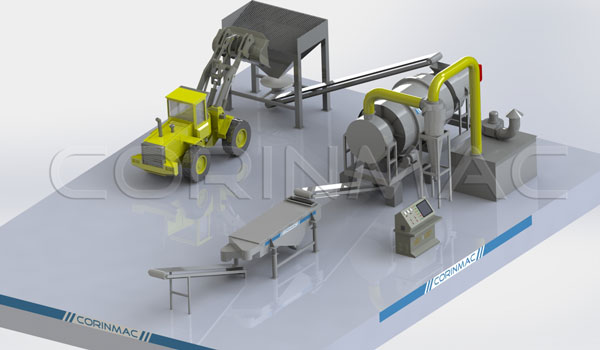

沙子烘干生產線用于生產符合砂漿要求的干沙，主要生產設備包括給料系統、三回程烘干機、干沙篩分機、干沙提升機、倉儲部分和除塵系統組成，整條身產線配置合理，產出高，占地面積小，投資費用低。
具體配置如下：
具體配置如下：
(1) 濕沙給料系統：

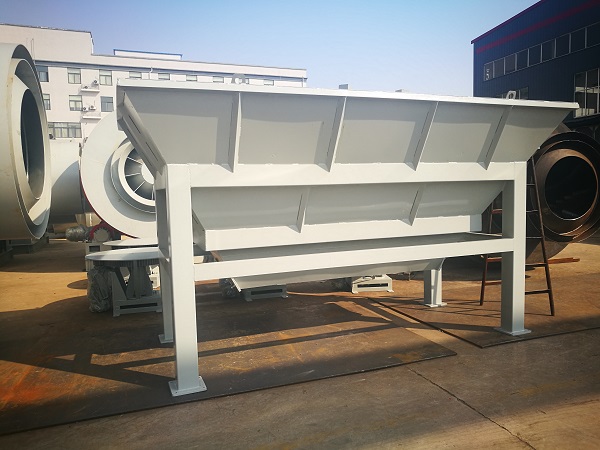

該系統由濕沙倉和拖料皮帶組成，濕沙倉容量可根據要求的生產量配置容量。倉體為合金鋼板焊接結構，增加了耐磨性和穩定性，并且可以在入口處加裝格柵以防止鏟車裝料時有大塊難碎的物料進入生產系統。拖料皮帶一般帶寬B650,，皮帶采用帶擋邊環形帶，其安裝在倉體下部出口處。拖料皮帶的驅動電機為變頻調速電機，可通過變頻控制器控制電機轉速以獲得與生產需求相匹配的給料量。并且，該系統安裝有傳感器，可適時監測濕沙倉的物料量，及時提醒工作人員添加物料。
(2) 三回程烘干機系統：

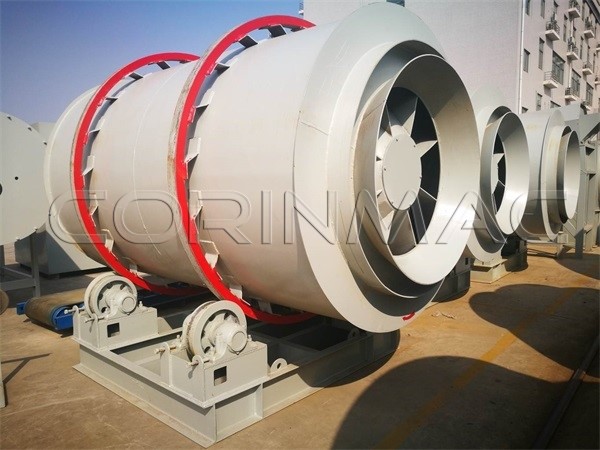

濕沙原料通過上料皮帶機輸送到烘干機。三回程烘干機是由熱源混合室、回轉烘干筒體和出料罩組成。熱源可由煤塊燃燒爐、天然氣燃燒機、燃油性燃燒機提供，其燃燒產生的煙道氣經混合室與空氣熱交換后達到所需的溫度。煙道氣在引風系統的作用下進入回轉烘干筒內，在筒體內，熱氣流與物料之間通過對流、傳到、輻射等方式進行熱交換，物料升溫，水分從物料內部以液態變成氣態擴散，隨著溫度升高，水分以水蒸氣的方式存在并在引風系統的作用下排除筒體，使物料得以干燥，被干燥的物料在筒體旋轉和抄板的作用下經出料封頭排出，此過程是連續烘干的過程，并且由于其保溫效果好，結構新穎，熱效率達到70%，物料最終水分可在0.5%以下
(3) 干沙篩分機：

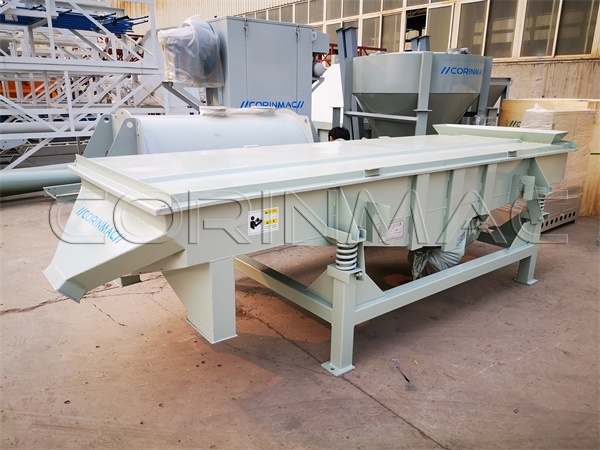

干沙篩分機可分為直線振動式、圓筒式和搖擺式三種，在沒有特殊要求的情況下，我們在該生產線中配置的是直線振動式篩分機。該篩分機篩箱為全密封結構，有效減少了工作過程產生的粉塵。篩箱側板、傳力板等構件均為優質合金鋼板，屈服強度高，使用壽命長。該機的激振力有新型專用振動電機提供，激振力可通過調節偏心塊改變激振力的大小。篩網的層數可設置1-3層，每層篩網間加裝彈力球防止篩網堵塞，提高篩分效率。直線振動式篩分機結構簡單，節能高效，占地面積小，維護成本低，是干沙篩分的理想設備。
(4) 干沙提升機：
經過篩分的干沙，需要儲存在料罐內，提升機的作用就是實現干沙到料罐的輸送環節。對于產量小于10t/h的烘干生產線，我們建議采用TD斗式提升機，TD型斗式提升機是等同采用ISO5050-81的產品，該機牽引件采用鋼絲繩芯橡膠帶，具有較高的抗拉強度，使用壽命長，輸送量大等優點，使用與水泥、干沙、熟料等物料的提升，該機成本低，維護方便。對于產量大，干沙儲存罐較高的情況下，配用NE型板鏈提升機，該機的牽引件為板鏈，具有更高的抗拉強度和更大的斗容，因此，適用于生產量大的情況。
(5) 干沙存儲倉：
干沙存儲倉可設計成圓形或方形，在沒有特殊要求的情況下一般配置為圓形筒倉，筒倉的容積可根據生產量的大小及場地的情況具體設計，倉體鋼板均為合金鋼板，增加了耐磨性能，同樣針對海外客戶我們提供片狀筒倉，方便運輸和現場安裝，縮短施工周期。筒倉均配置料位計、儲盛器、氣力破拱、爬梯、護欄的附件，以滿足使用和維護要求。
(6) 除塵系統：
干沙生產線的除塵系統由旋風筒、脈沖除塵器、引風機及風管組成，旋風筒作為系統的一級除塵，有效進行含塵氣體的初步過濾，同時可以將尾氣中的細沙回收。脈沖除塵器作為系統的二級除塵設備，采用耐高溫濾袋，殼體外覆保溫棉，以避免收塵器內部溫度過低，造成含塵、含水氣體結露粘接堵塞濾袋，影響除塵效果。
引風機采用Y5-47系列耐高溫耐腐蝕風機，且風機由變頻器調速電機驅動，可通過集中控制柜適時調節系統的風量，連接風管均為鋼管，使用壽命長。
以上為沙子烘干生產線的基本配置，設備之間的皮帶輸送機沒有詳細介紹，您可以參閱產品中心以增加了解。該生產線是我公司經多年開發使用而最新推出的，具有節能、產量高、投資費用低、占地面積小、產品含水量地等優點，您在訂購前需向我們提供原料的含水率、燃料的種類、需要的產能、場地的大小等資料，以便我們?yōu)槟峁└字傻纳a線和服務。
引風機采用Y5-47系列耐高溫耐腐蝕風機，且風機由變頻器調速電機驅動，可通過集中控制柜適時調節系統的風量，連接風管均為鋼管，使用壽命長。
以上為沙子烘干生產線的基本配置，設備之間的皮帶輸送機沒有詳細介紹，您可以參閱產品中心以增加了解。該生產線是我公司經多年開發使用而最新推出的，具有節能、產量高、投資費用低、占地面積小、產品含水量地等優點，您在訂購前需向我們提供原料的含水率、燃料的種類、需要的產能、場地的大小等資料，以便我們?yōu)槟峁└字傻纳a線和服務。
產品參數：
| 配套產品 | 產品性能 | |||||
| 1-3t/h | 3-5t/h | 5-10t/h | 10-15t/h | 15-20t/h | 20-30t/h | |
| 濕沙倉 | 1.6мх1.6м | 1.6мх1.6м | 2.2мх2.2м | 2.2мх2.2м | 3мх3м | 3мх3м |
| 皮帶給料機 | Ф1100 | Ф1100 | Ф1300 | Ф1300 | Ф1500 | Ф1500 |
| 輸送皮帶機 | В500х6 | В500х8 | В500х8 | В500х8 | В500х8 | В500х8 |
| 三筒烘干機廠 | Ф1.38х1.8 | Ф1.6х2.2 | Ф2х4 | Ф2.2х4.5 | Ф2.5х6 | Ф2.7х7 |
| 燃燒室 | -- | -- | -- | -- | -- | -- |
| 燃燒器（燃油/燃氣） | 358кВт | 597кВт | 1195кВт | 1432кВт | 1968Вт | 2953Вт |
| 振動篩 | DZS1020 | DZS1025 | DZS1030 | DZS1236 | DZS1548 | DZS1548 |
| 輸送皮帶機 | В500х6 | В500х6 | В500х6 | В500х6 | В500х6 | В500х6 |
| 旋風除塵器 | φ0.5×2.35m | φ0.8×3.5m | Φ1.2×4.5m | Φ1.2×4.5m | Φ1.6×5.0m | Φ1.2×4.5mх2 |
| 風機 | Y5-48-4C-5.5кВт | Y5-48-5C-7.5кВт | Y5-48-8C-15кВт | Y5-48-8C-22кВт | Y5-48-10C-37кВт | Y5-48-10C-75кВт |
| 除塵器 | 水除塵或箱式除塵器 | |||||
