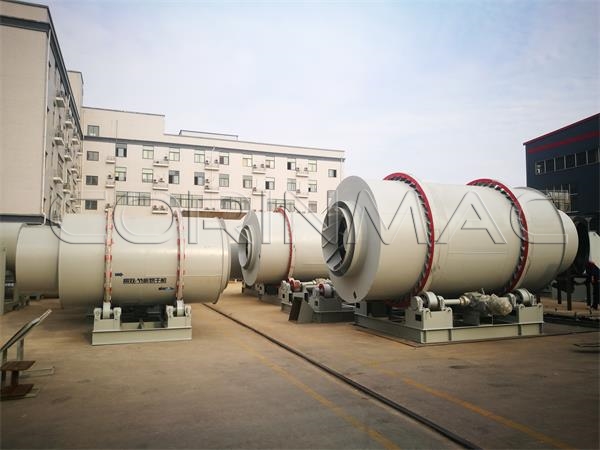

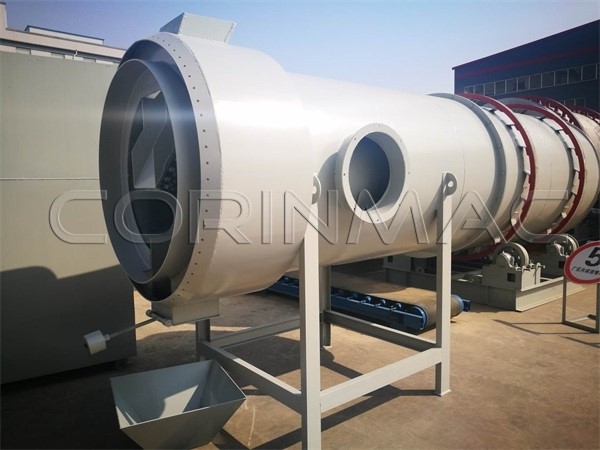

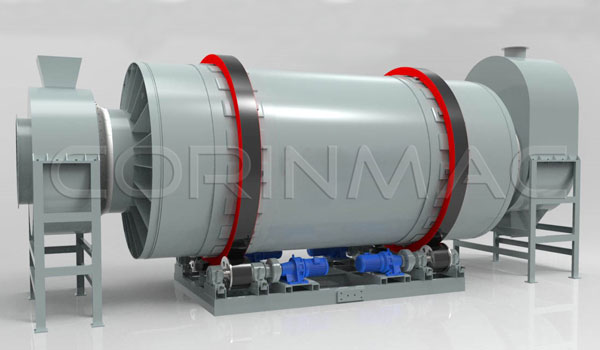

三筒烘干機

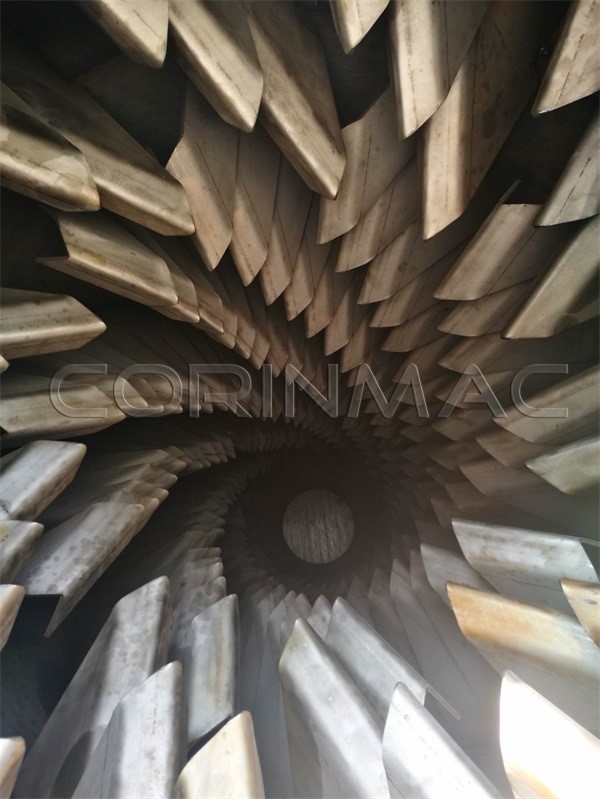

三筒烘干機采用鑲嵌結構，由不同直徑的三個同心圓筒（內筒、中筒、外筒）相嵌而成，形成一個循環保溫圓形筒體，提高了烘干效率，有效的減少了燃氣（燃油）消耗量。圓筒內裝有不同角度和間距的揚料 板和導料板，這些揚料板和導料板能保證被烘干物料在重力作用下沿著圓筒的運動方向運動，在圓筒內保持足夠的停留時間和充分的間隙。筒體的長度只有轉筒烘干機的三分之一，從而大幅度地減少占地面積和廠房建筑面積。
三筒式烘干機主要用于烘干黃砂、型砂、礦渣，小粒度粘土以及不怕高溫及煙塵弄臟的其它小顆粒物料。烘干后的物料含水量可以達到1—0.5%以下，被廣泛應用于冶金、化工等部門的各種散狀物料的烘干。該機具有結構緊湊、熱效率高、能耗低、運行可靠等特點
工作原理：

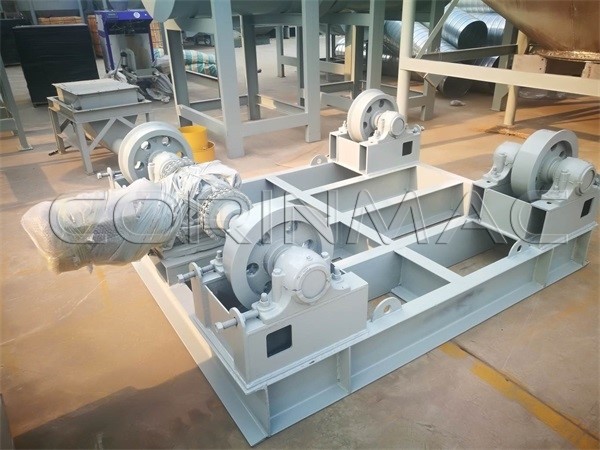

被烘干物料通過皮帶輸送機進入烘干機，托輪與輪帶傳動帶動圓筒轉動，在圓筒內壁揚料板和導料板的作用下，物料被不斷抄起、散落呈螺旋行進式實現熱交換，物料隨導料板方向進入中筒進行逆流烘干，充分吸收內筒和中筒散發的熱量后物料進入外筒，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料進入出料倉，經皮帶輸送機送至指定位置。
主要特點 ：
1、物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。
2、筒體自我保溫?zé)嵝矢哌_70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
3、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
4、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
5、可根據用戶要求輕松調控所要的終水份指標。
6、出氣溫度低，除塵設備使用時間長。
2、筒體自我保溫?zé)嵝矢哌_70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
3、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
4、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
5、可根據用戶要求輕松調控所要的終水份指標。
6、出氣溫度低，除塵設備使用時間長。
產品參數：
| 型號 | 外筒直徑 （m） | 外筒長度 | 筒體轉速（r/min） | 體積 (m³) | 烘干量（t/h） | 功率 |
| Ф1.38х1.8 | 1.38 | 1.8 | 3-10 | 2.6 | 1-3 | 3 |
| Ф1.6х2.2 | 1.6 | 2.2 | 3-10 | 4.4 | 4-5 | 5.5 |
| Ф1.8x3.6 | 1.8 | 3.6 | 3-10 | 9.1 | 6-8 | 7.5 |
| Ф2x4 | 2 | 4 | 3-10 | 12.5 | 8-12 | 3*2 |
| Ф2.2х4.5 | 2.2 | 4.5 | 3-10 | 17 | 10-15 | 7.5*2 |
| Ф2.5x6 | 2.5 | 6 | 3-10 | 31 | 15-20 | 5.5*4 |
| Ф2.7x7 | 2.7 | 7 | 3-10 | 40 | 20-30 | 7.5*4 |
| Ф3x7 | 3 | 7 | 3-10 | 49 | 30-40 | 7.5*4 |
| Ф3.2x8 | 3.2 | 8 | 3-10 | 64 | 40-50 | 11*4 |
注：
1.這些參數是根據初始砂子的水分含量計算得出的：10-15％，干燥后的濕度小于1％。.
2.干燥機入口的溫度為650-750度。
3.干燥機的長度和直徑可以根據客戶要求進行更改。
